Дымовая труба ТЭЦ и котельной в контуре защиты от БПЛА Верхней Пышме: типовое решение креплений

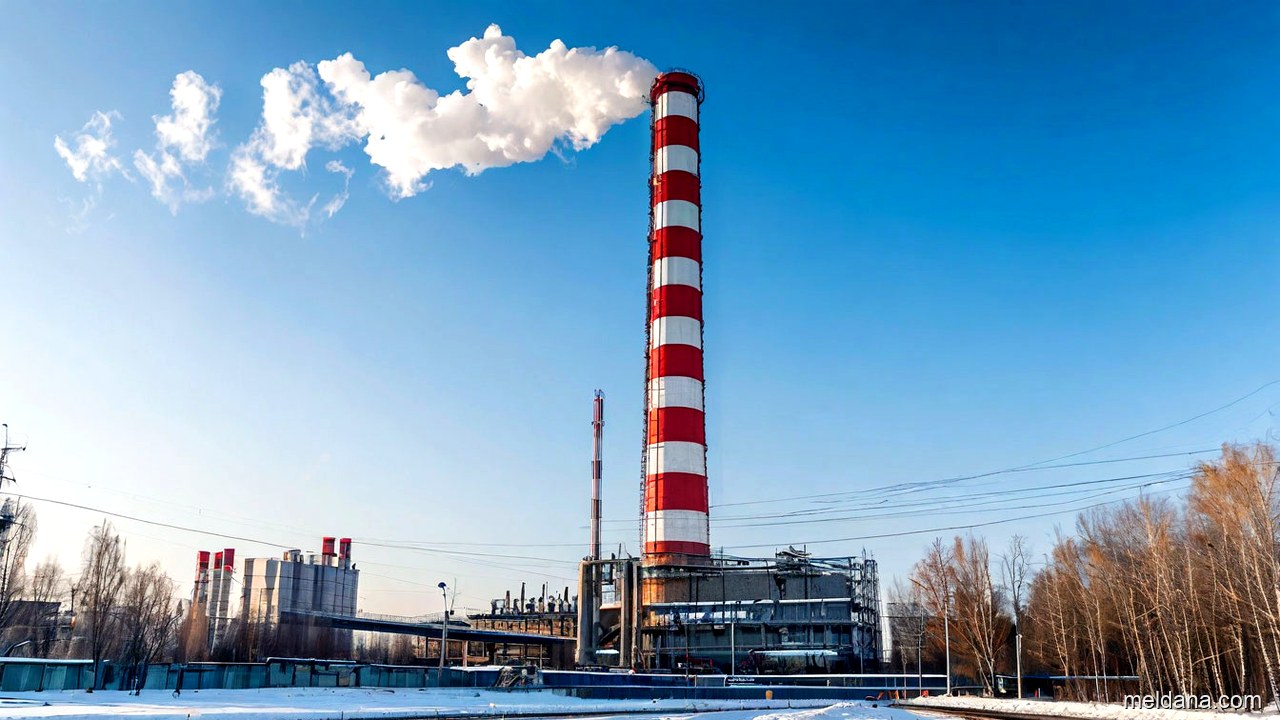

Дымовая труба — единственная высотная конструкция, которая есть практически на любой ТЭЦ и котельной. Альбом типовых решений пассивной защиты, направленный письмо Минэнерго России от 15.06.2026 № 04-1576, отводит ей особую роль: труба используется не как защищаемый объект, а как готовая точка натяжения тросовой системы. Для этого альбом даёт отдельное типовое решение узла крепления. Разбираем, как оно устроено и что нужно проверить перед применением на объекте Верхней Пышме.
Документ направлен Департаментом экономической безопасности в ТЭК Минэнерго России для учёта в работе. Это не приказ и не технический регламент: альбом задаёт инженерный ориентир — какую угрозу считать расчётной и какими конструктивными решениями её парировать. Для организаций из указателя рассылки он фактически становится руководящим при проектировании защиты и обосновании затрат.
Почему труба ценна для контура защиты
Стоимость тросового барьера определяется в основном числом новых мачт: каждая требует геологических изысканий, свайного фундамента габаритом от 6,6 × 6,6 м и монтажа высотной металлоконструкции. Дымовая труба высотой 100–180 м уже стоит на площадке, имеет фундамент, рассчитанный на ветровую нагрузку, и находится, как правило, в центре технологической зоны — то есть работает как естественная центральная опора контура.
- одна существующая труба заменяет минимум одну новую мачту со свайным фундаментом;
- центральное расположение позволяет расходящимися лучами перекрыть площадку;
- высота трубы обычно превышает высоту типовых мачт 40 и 70 м, что поднимает верхний слой защиты выше конька главного корпуса;
- сокращается объём земляных и свайных работ на действующем объекте.
Типовое решение крепления к дымовой трубе
Конструктивно узел устроен так:
- Консоли по периметру. На проектной отметке по периметру трубы устанавливаются консоли из профильной трубы с равномерным шагом. Крепление к стволу — на шпильках, без нарушения несущей способности ствола и футеровки.
- Замкнутый контур из трёх канатов. Через консоли пропускаются три стальных каната — два наружных и один внутренний. Они образуют замкнутый контур по окружности трубы, который распределяет усилие равномерно, а не концентрирует его в одной точке.
- Тросы к контуру. К контуру вяжутся тросы защитной системы с равномерным шагом — расходящимися лучами к мачтам и другим точкам натяжения.
- Узлы против скольжения. Крепление шнуров выполняется незатягивающимся узлом, предотвращающим скольжение по канату при нагрузке. В альбоме для этого указан узел «Блейка на себе».
Логика решения: усилие от удара приходит не на одну консоль, а на замкнутый контур, который перераспределяет его по всей окружности ствола.
Расчётная угроза: дальнобойные самолётные БПЛА
Альбом Минэнерго считает расчётной угрозой не коммерческий квадрокоптер и не барражирующий боеприпас малого класса, а дальнобойные самолётные БПЛА, способные преодолевать свыше 1000 км. Это принципиально меняет расчёт: масса аппарата на порядок больше, а размах крыльев измеряется метрами.
| Параметр | Тип «Лютый» | Тип «PD-2» |
|---|---|---|
| Размах крыльев, м | 6,7 | 4–5 |
| Длина фюзеляжа, м | 4,4 | 2,8 |
| Дальность полёта, км | 1050 | 1000–1100 |
| Максимальная скорость, км/ч | 230 | — |
| Крейсерская скорость, км/ч | 150–180 | 100–110 |
| Практический потолок, м | 2500 | 4700–5000 |
| Взлётная масса, кг | 250–300 | 45–55 |
| Полезная нагрузка, кг | 75 | 20–29 |
Именно размах крыльев 6,7 м у аппарата типа «Лютый» лежит в основе логики барьера: при таком размахе аппарат гарантированно контактирует не менее чем с четырьмя тросами одновременно, и энергия удара распределяется между ними, не превышая предела прочности на разрыв.
Что обязательно проверяется расчётом
Труба — сооружение повышенной ответственности, и любая дополнительная нагрузка на неё требует поверочного расчёта. Проверяются как минимум:
| Что проверяем | Почему это критично |
|---|---|
| Несущая способность ствола на отметке крепления | консоли создают сосредоточенные усилия на кладку или железобетон ствола |
| Дополнительная ветровая нагрузка от тросов | тросовая система увеличивает парусность и меняет расчётную схему трубы |
| Гололёдная нагрузка | обледеневшие тросы резко набирают вес и парусность — климатический район обязателен в расчёте |
| Горизонтальное усилие от удара БПЛА | особая нагрузка от падения аппарата передаётся через контур на ствол |
| Состояние трубы по результатам обследования | трещины, коррозия арматуры, состояние футеровки и молниезащиты |
| Температурный режим и агрессивная среда | дымовые газы определяют материалы консолей и антикоррозионную защиту |
Если обследование показало снижение несущей способности ствола, значительную коррозию или нарушение футеровки — труба исключается из схемы как точка натяжения, и её заменяет отдельная мачта. Проектировать крепления «по факту наличия трубы», без обследования и поверочного расчёта, недопустимо.
Защита самой трубы
Сама дымовая труба сеткой не закрывается — это нарушило бы дымоудаление и доступ для обслуживания. В контуре защиты она рассматривается как менее уязвимая цель: попадание в ствол не останавливает станцию мгновенно, тогда как поражение котлов, трансформаторов или газового хозяйства останавливает. Тем не менее разрушение футеровки означает запрет эксплуатации котлов, поэтому в модель угрозы труба включается обязательно.
Работы на высоте: организация
- монтаж консолей выполняется методами промышленного альпинизма или с применением подъёмников — в зависимости от высоты отметки и состояния лестниц трубы;
- работы ведутся по наряду-допуску, с согласованием режима работы котлов;
- при работе на действующей трубе учитывается температура и состав отходящих газов;
- после монтажа выполняется контроль натяжения канатов контура и оформляется исполнительная документация с внесением изменений в паспорт сооружения;
- в регламент обслуживания трубы добавляется периодический осмотр узлов крепления и контроль натяжения тросов.
Три слоя тросовой защиты
На технологической площадке первый и второй слои идут низко — они закрывают трубопроводы, насосное и электротехническое оборудование от настильного подхода. Третий слой поднят на 20 м и перекрывает площадку сверху, работая против пикирующей траектории.
| Слой | Отметка |
|---|---|
| 1-й слой защиты | 1,5 м |
| 2-й слой защиты | 3,5 м |
| 3-й слой защиты | 20 м |
Слои работают последовательно: если аппарат прошёл верхний контур с потерей скорости, его останавливает следующий. Одиночная сеть такого запаса не даёт.
Как это соотносится с СП 542.1325800.2024
Альбом Минэнерго не отменяет и не заменяет СП 542.1325800.2024 — свод правил по защитным ограждающим конструкциям от БПЛА. Документы решают разные задачи и в проекте применяются вместе.
| Признак | ЗОК по СП 542 (сетка) | Тросовый барьер по альбому Минэнерго |
|---|---|---|
| Что защищает | конкретное здание или сооружение | площадку и группу объектов целиком |
| Расчётный аппарат | малый, лёгкий, средний БПЛА (до 150 кг) | дальнобойный самолётный БПЛА 250–300 кг |
| Где рубеж перехвата | 1,5–5 м от конструкций объекта | 10–40 м от защищаемых сооружений |
| Несущая часть | стойки и колонны высотой 6–28 м | решётчатые мачты 40 и 70 м |
| Улавливающий элемент | плетёная или арамидная сеть | многослойная тросовая система |
| Когда применяется | точечно: котельная, ОРУ, трансформатор, резервуар | системно: ТЭЦ, НПЗ, резервуарный парк, ЛПДС |
Правильная схема для крупного объекта генерации — эшелонированная: вынесенный тросовый контур на мачтах по периметру плюс ЗОК-сетка на критичных точках (щит управления, трансформаторы, газорегуляторный пункт, ОРУ).
